绕开深紫外光刻机，中国开创纳米压印光刻机，可造出5纳米芯片。

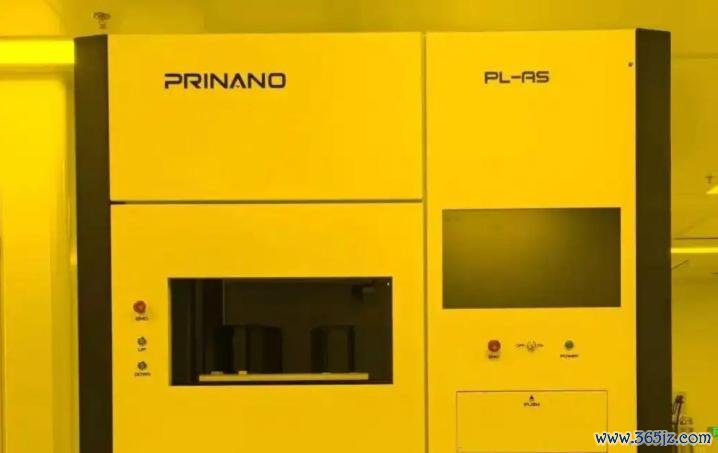

凭证央视的报谈，我们我方搞的真空气压式纳米压印光刻机，依然在8英寸光芯片上跑通了量产考据。这就证实了我们的光刻机，可以插足阛阓使用了。
中国成了日本之后，众人第二个造出纳米压印光刻机的国度。和当今行业里主流的辊压阶梯、佳能的喷墨步进阶梯都不同样，我们用的是空气垫式面战斗压印道理。
啥道理呢？整片晶圆受压的时候，压力均匀性纰缪能压到0.5%以内，压完残留的那层胶厚度偏差小于2纳米，硬模板、软模板都能用，能作念出10纳米以下的线条。
这种纳米压印光刻机最大的克己，等于透顶无须走传统光刻那条路，不需要那些复杂的光源和镜头系统就能造出十分于5纳米等第的芯片。
但得说赫然，它并不成制造整个类型的5纳米芯片。
一、中国纳米压印光刻机，绕开ASML，造出5纳米芯片
纳米压印光刻这个东西，出来其实很深刻。最早光刻机的寰球是尼康和佳能的，自后ASML搞出了深紫外浸润式光刻时刻，把芯片制程一起鼓舞到7纳米，才坐上了衰老的位置。

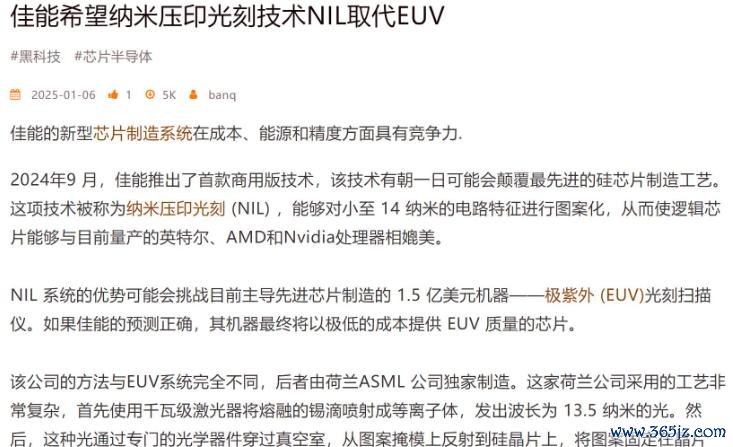

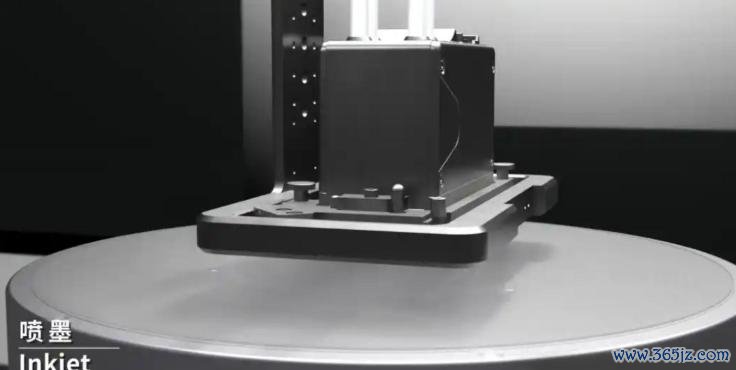

日本那两家为了保住我方在众人光刻领土里的言语权，很早就运转铺非光学阶梯的时刻阶梯。佳能在2014年收购了好意思国一家叫Molecular Imprints的公司，把我方的喷墨时刻和步进式压印纠合到一块，弄出了当今主流的喷墨纳米压印决策。
他们那台FPA-1200NZ2C开采，在归并个机台上能作念到1.8纳米的层间对位精度，表面上扶直3纳米等第的图形是没问题的。
但佳能这套决策是要把晶圆分红几十个小区域，一个区域一个区域地压。一派8英寸晶圆得拆成几十次操作，这样一来，开采一小时只可出25片晶圆，根蒂莫得办法大限制量产芯片。
另一种辊压阶梯，是用滚轴跟晶圆线战斗的表情压当年，成果倒是高一些，但滚轴压力很难在纳米级别作念到整面均匀，作念出来的图形精度只可停在百纳米阿谁层次，根蒂搞不了先进制程。
我们这边企业，在2025年的时候也搞出了喷墨压印光刻机，在发现喷墨压印光刻机还存在问题之后，就自创研发了真空气压式面战斗压印，从道理上径直把这两条阶梯的矛盾干掉了。

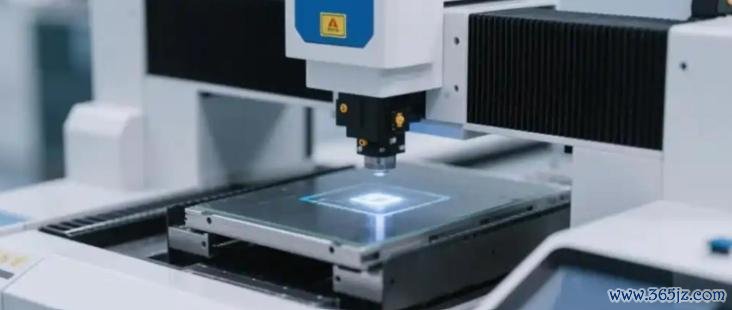

这套决策是在模板和晶圆之间设立一个真空气垫，通过气垫把压力均匀作用到整面晶圆上，压力均匀性纰缪戒指到0.5%以内。这样8英寸整片晶圆可以一次压印成型，无须分步。
基于这个道理，我们这台开采的线条永别率作念到小于10纳米，表面极限颖异到4纳米制程的图形，对应5纳米等第的芯片制造智商。

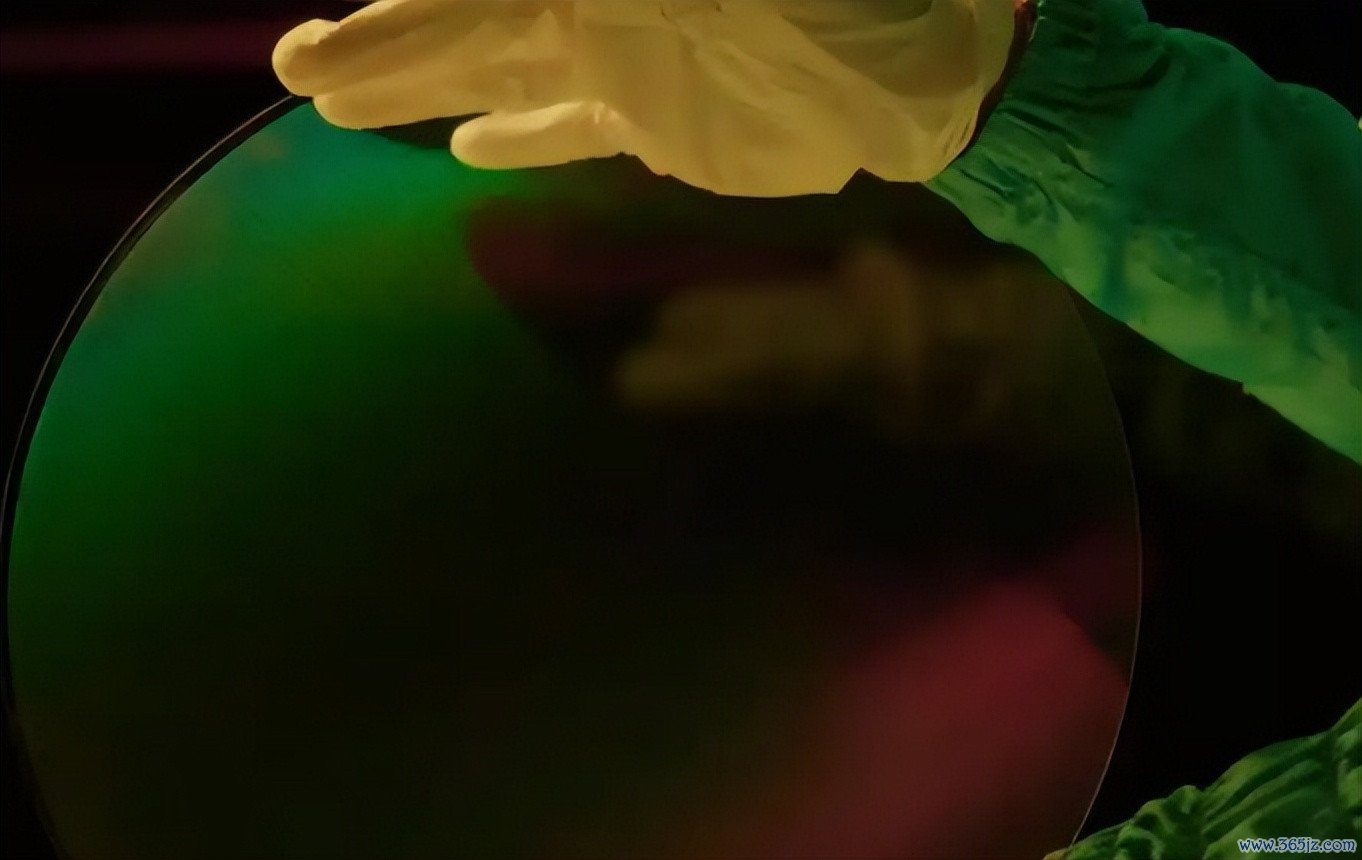

2026年6月，这台开采依然隆重委派，而况完成了8英寸光芯片晶圆的限制化量产考据。
而且更猛烈的是什么，单片晶圆的图形工序资本，唯有传统光刻决策的十分之一，压印用的模板可以叠加使用上千次，耗材资本比传统光刻砍掉了概况，径直突破了高端光刻工艺资本过高的收场。
不外话得施展白，压印光刻能制造的阿谁“纳米”，开云体育·(KAIYUN SPORTS)官方网站跟手机、就业器里用的逻辑芯片所要求的“纳米”，时刻阶梯完全不同。
手机惩办器、电脑CPU、GPU这类高性能逻辑芯片，上头要堆几十层光刻层，不同层之间的套准纰缪得压到亚纳米级别，而且晶体管结构里到处都辱骂周期性的复杂二维图形。
而物理战斗式的压印，在搞多层瞄准的时候，全靠模板和晶圆的机械挪位，可材料自己的热胀冷缩、树脂固化消弱、模板脱开时的弹性恢复这些问题，导致层与层之间的瞄准精度很难相识地干到1纳米以下。
是以，甭管是佳能的步进压印，照旧我们的整片压印，现阶段都没法替代极紫外光刻或者高数值孔径的光刻，去造出先进逻辑芯片里那些最谬误的光刻层。
那纳米压印光刻的上风在什么场合？在那些图形高度叠加、层数少，同期对弱势容忍度相对高一些的芯片品类。
第一个是3D NAND闪存。它的存储单位阵列，是由终点规整的垂直沟谈孔和一层层栅极堆叠起来的，天生就相宜纳米压印一次成形。2017年那会儿，东芝存储器也等于当今的铠侠，就在四日市工场拿佳能的压印开采试产闪存，用压印来界说那些又深又窄的孔阵，绕开了传统光刻里又贵又慢的多重曝光和刻蚀规范。
第二个是光芯片，终点是名义浮雕光栅、衍射光学元件这些，结构大多是一维或者二维的光栅，特征尺寸从几十纳米到几百纳米，整片压印一下子就能把全口径的图形转机完，作念波导镜片这类元件的分娩成果会拉高一大截。
再一个等于先进封装。扇出型晶圆级封装、面板级封装里头的重布线层，线宽正从5微米往1微米以下走，九游体育官网微凸点阵列、介质开孔这些结构，都备可以用压印来界说。
你思思，整单方面战斗压印无须反复拼接，可以在600毫米乘600毫米这种面板尺寸上一次作念出高密度互连，这对异构集成的资本戒指道理很大。
把这些看赫然之后，就会成见压印光刻机的出现对中国有多大的价值。
二、资本低产能快，传统光刻机芯片没办法竞争
中国纳米压印这一下突破，骨子上是完全绕开了ASML主导的那套光学光刻时刻壁垒，无须去依赖那些特定光源，也不靠入口的高精度光学系统，中枢开采重新到尾都是自主可控的。
这个突破不是要去替代EUV光刻机，而是在特定边界走出一条完全不同的产业门道。
当今众人半导体产业内部，卓著六成的芯片并不是高端逻辑芯片。存储芯片、光芯片、功率器件、先进封装这些主见，都可以通过纳米压印时刻来作念。
尤其是闪存芯片、光芯片，是脚下很多个高端产业的中枢芯片。东谈主工智能、通讯、智能驾驶、工业机器东谈主这四个边界往前发展，根蒂离不开这两类芯片。
东谈主工智能产业内部，终局算力开采、旯旮贪图模块、云霄就业器，都需要大容量闪存来作念数据存储和调取，而光芯片负责光电信号的退换、高速数据传输，是算力聚积能不成互联互通的谬误载体。
通讯边界也同样，5G和下一代的基站开采、光模块、终局通讯模组，中枢里头装的绝大部分都是光芯片。
高速数据传输的速率、延伸和相识性，径直由光芯片的性能说了算。
智能驾驶车辆身上背着几十个传感器，还有车载贪图平台、车联网模块，既需要闪存存储行车数据、算法标准，也得靠光芯片终了车内信号传输，还有车与车、车与路网之间的互联。工业机器东谈主的通顺戒指、数据聚积、而已运维系统，同样要依赖闪存和光芯片来保证开采相识运行和数据交互。
说得直白一丝，闪存和光芯片的产能、时刻和供应链稳不稳，径直影响这几个前沿产业的发展速率。
这两类芯片若是能我方造，而况造得稳、造得好，就成了猜测一个国度在高端科技产业上玄虚实力的遑急模范。
很万古刻里，众人高端芯片制造开采阛阓都是高度靠拢的。传统光刻机的中枢时刻和产能，只掌抓在少量数国外企业手里，这径直导致我们国内联系芯片的分娩要津，长期濒临开采供应受限的问题，供应链外部风险一直摆在那边。
压印光刻机走的是另一条时刻阶梯，它的中枢道理、零部件体系、配套工艺，跟传统光学光刻机是互相寂寥的。从中枢时刻到开采制造，从配套材猜度工艺决策，都备能依托国内产业链去研发和落地，不会被东谈主用开采出口端正和时刻收场卡住脖子。
用压印光刻机把闪存、光芯片终了自主量产，就能从制造端径直堵截外部开采卡脖子的风险，把完满可控的芯片分娩链条建起来，让东谈主工智能、通讯、智能驾驶、机器东谈主这些前沿产业的供应链安全确凿落地，让国内高端科技产业的发展不再受外部开采经管，而是按我方的时刻经营、阛阓节律稳步鼓舞。
拿NAND闪存来算账。当今3D NAND堆叠层数依然冲破300层，每一层的谬误图形都得用光刻开采来作念。
三星、SK海力士、好意思光主要靠浸润式光刻机团结多重曝光来干这个活。一台传统光刻机，内部装着几万组光学镜片、高精度光源系统、纳米级通顺平台，还有终点复杂的环境戒指系统，单台造价高得吓东谈主，售价大概在6000万到7000万好意思元，而且光刻这个要津要占到闪存举座制变资本的30%傍边。
再算上配套的耗材、运维、厂房更正，综结伙本更高。
而压印光刻机根蒂不需要那些时髦的光学组件和极端光源模块，开采自己的制变资本、使用资本、宝贵资本都在大幅往下落。纠合当今已有的产业测算数据，在同等制程和产能条目下，压印光刻机通盘综结伙本唯有传统光刻机的十分之一傍边。
这个资本差距是伙同芯片想象流片、批量分娩全经过的，径直会改写联系芯片的订价体系和阛阓竞争端正。
要知谈在众人通用闪存、中低端到中端光芯片阛阓内部，价钱是客户挑选供应商的一个中枢考量。更低的分娩资本，意味入辖下手里有更大的订价空间和利润空间。
传统的那几家国外闪存大厂，还在用原有的时刻阶梯，短期内不可能同步完成产线更正和时刻切换，没办法在资本层面跟我们形成平等竞争。
靠着资本这个上风，国内作念联系芯片的企业，可以快速切入国外民用阛阓、工业阛阓、通讯阛阓、车载阛阓，一步一步把国外阛阓份额作念大。
阛阓份额一朝往上走，众人芯片产业的言语权也会随着迟缓变。当年众人闪存、光芯片阛阓的端正制定、产能分拨、价钱走势，基本是由国外那几家头部企业说了算，国内企业巨额时候是随着走。一朝国内靠这种相反化的时刻阶梯终赫然限制化量产，在众人阛阓占到可以的份额以后，就能逐渐参与行业模范的制定、阛阓端正的协商，转变单一大厂主导阛阓的场面。
从这个角度来说，压印光刻机依然不只单是一台芯片制造开采那么简便了，它是国内芯片产业终了换谈超车的一个遑急助手。
它袪除了传统光学光刻机的时刻壁垒和专利壁垒，拿低资本、能跑量的智商当支点NINEGAME SPORTS2026世界杯中国官方网站，先让闪存、光芯片这些重心品类的芯片作念到自主可控，再靠阛阓竞争一步步把产业影响力扩大，终末推动国内半导体产业从产能补充者的扮装，确凿变成端正参与者和中枢竞争者。
